Auf jedem Flucht- und Rettungsplan sitzen dieselben grünen, roten und weißen Zeichen: Sie zeigen den Fluchtweg, den Feuerlöscher, die Sammelstelle. Damit sie im Ernstfall ohne Nachdenken verstanden werden, sind sie nicht frei gestaltet, sondern folgen einer festen Norm. Ein Überblick über die Symbole im Flucht- und Rettungsplan und ihre Bedeutung.
Warum die Symbole genormt sind
Die Symbole auf einem Flucht- und Rettungsplan nach DIN ISO 23601 richten sich nach der ISO 7010. Diese Norm legt für ganz Europa fest, wie Rettungs-, Brandschutz-, Verbots- und Warnzeichen aussehen. Das hat einen einfachen Grund: Ein Zeichen muss auch verstanden werden, wenn die Sprache des Betrachters unbekannt ist oder in Sekundenbruchteilen keine Zeit zum Lesen bleibt. Farbe und Form allein tragen dann die Information.
Die vier Farbgruppen

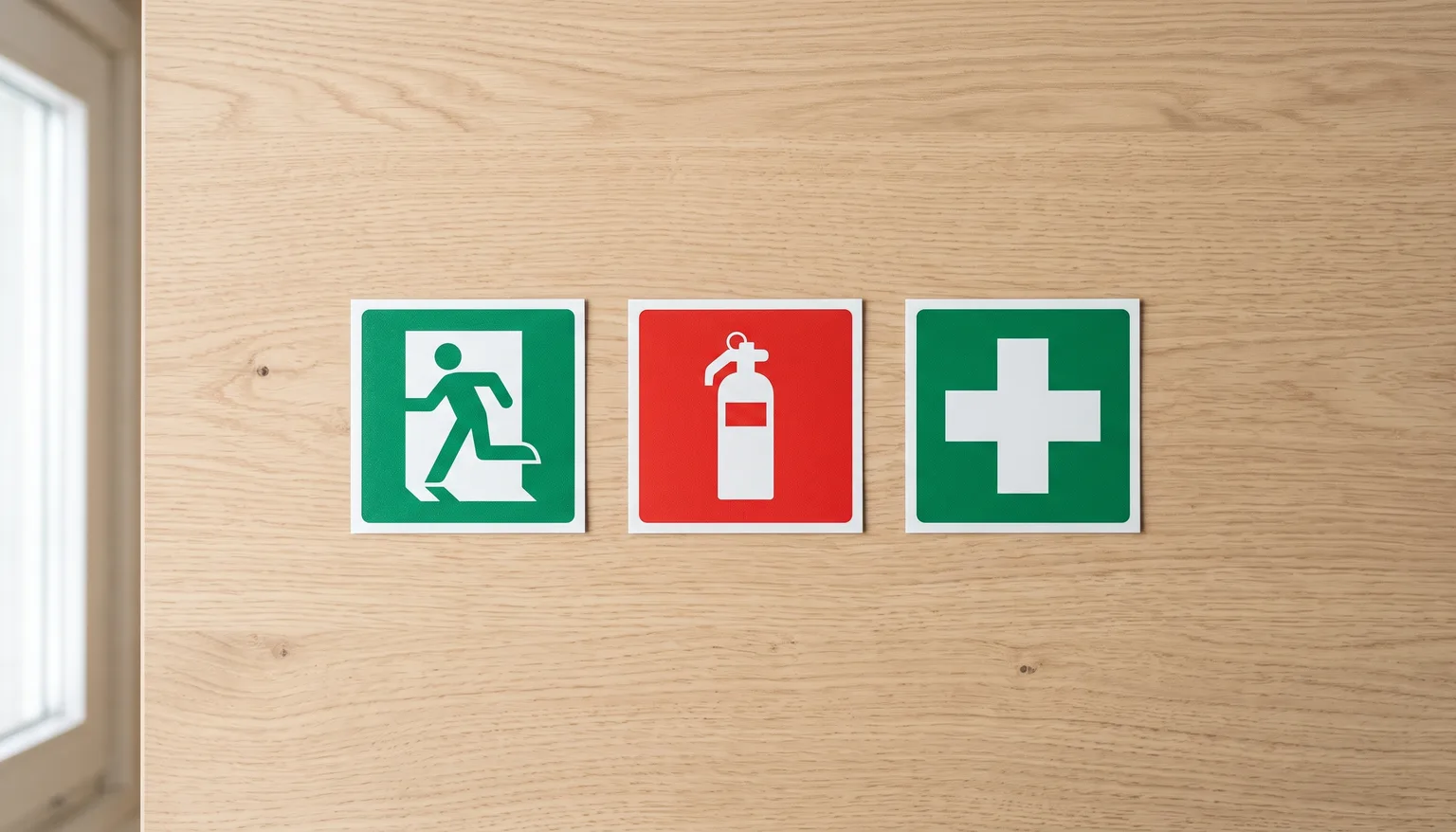

- Grün – Rettung und Erste Hilfe. Rettungswege, Notausgänge, Sammelstellen sowie Erste-Hilfe- und Defibrillator-Standorte. Das laufende Männchen zur grünen Tür ist das bekannteste Rettungszeichen überhaupt.
- Rot – Brandbekämpfung. Feuerlöscher, Wandhydranten, Brandmelder und die Angabe von Löschdecken.
- Rot (Kreis, durchgestrichen) – Verbot. Etwa das Verbot, Fahrstühle im Brandfall zu benutzen.
- Gelb – Warnung. Warnzeichen vor Gefahrenstellen, die auf dem Plan gekennzeichnet sind.
Die wichtigsten Symbole im Überblick
| Symbol | Steht für | ISO 7010 | Typische Position im Plan |
|---|---|---|---|
 |
Notausgang | E001 | An jedem Ausgang ins Freie |
 |
Rettungsweg / Fluchtrichtung | E005 | Als Pfeil entlang des Fluchtwegs |
 |
Erste-Hilfe-Material | E003 | Am Standort des Verbandkastens |
 |
Defibrillator (AED) | E010 | Am Standort des Defibrillators |
 |
Sammelstelle | E007 | Am Zielpunkt außerhalb des Gebäudes |
 |
Feuerlöscher | F001 | Am tatsächlichen Standort im Grundriss |
 |
Wandhydrant | F002 | Am tatsächlichen Standort im Grundriss |
 |
Aufzug im Brandfall nicht benutzen | P020 | Neben Aufzugstüren |
 |
„Sie sind hier“ | — | Am Betrachterstandort, deutlich hervorgehoben (kein einheitliches ISO-7010-Symbol) |
Die Legende macht den Plan lesbar
Jeder normgerechte Flucht- und Rettungsplan enthält zusätzlich eine Legende, die alle verwendeten Symbole mit ihrer Bedeutung auflistet. So bleibt der Plan auch dann eindeutig, wenn im konkreten Gebäude gebäudespezifische Sonderzeichen nötig sind, etwa für eine Gasabsperrung oder einen Serverraum. Mehr zum vollständigen Pflichtinhalt eines Plans lesen Sie im Artikel DIN ISO 23601: Was auf einen normgerechten Fluchtplan gehört.
Häufiger Fehler: frei gestaltete Icons
Ein häufiger Grund für nicht normgerechte Pläne sind frei gezeichnete oder aus dem Internet kopierte Symbole, die zwar ähnlich aussehen, aber nicht exakt der ISO 7010 entsprechen. Bei einer Begehung durch Brandschutzbeauftragte oder Behörden fällt das auf und führt zu Nachbesserungen. Wir setzen bei jedem Plan ausschließlich die genormten Zeichensätze ein, damit Symbolik, Farbe und Legende zusammenpassen und der Plan im Ernstfall zuverlässig funktioniert.
Häufige Fragen zu den Symbolen
Was bedeuten die Rettungszeichen auf einem Fluchtplan? Rettungszeichen sind grün und zeigen Fluchtwege, Notausgänge, die Sammelstelle sowie Erste-Hilfe- und Defibrillator-Standorte. Das bekannteste ist die grüne laufende Figur zur Tür, die einen Notausgang markiert.
Welche Symbole gehören auf einen Fluchtwegplan? Mindestens: Standortkennzeichnung (“Sie sind hier”), Rettungswege und Notausgänge in Grün, Brandschutzeinrichtungen wie Feuerlöscher und Wandhydranten in Rot, sowie Verbotszeichen wie „Aufzug im Brandfall nicht benutzen“. Die vollständige Übersicht steht in der Tabelle oben.
Was bedeutet das grüne Rettungszeichen genau? Grün steht in der Sicherheitskennzeichnung immer für Rettung und Erste Hilfe – nie für Brandbekämpfung oder Warnung. Ein grünes Zeichen zeigt also entweder einen Fluchtweg, einen Notausgang, die Sammelstelle oder eine Erste-Hilfe-Einrichtung.
Sind die Symbole in Fluchtplan und Feuerwehrplan identisch? Größtenteils ja, beide nutzen die ISO 7010. Der Feuerwehrplan nach DIN 14095 ergänzt zusätzliche technische Symbole für Einsatzkräfte, etwa für Absperreinrichtungen oder Löschwasserentnahme, die auf dem öffentlich ausgehängten Fluchtplan nicht vorkommen. Mehr dazu im Beitrag Fluchtplan, Feuerwehrplan, Brandschutzordnung: Die Unterschiede.
