Sie haben CAD-Pläne
DWG, DXF oder eine vergleichbare Vektordatei des Geschosses. Damit läuft die Erstellung vollständig remote, ohne Termin vor Ort. Zusätzliche Kosten für die Plangrundlage entstehen nicht.
Leistung
Flucht- und Rettungsplan erstellen lassen
Sie brauchen einen normgerechten Plan für Ihr Gebäude und wollen ihn nicht selbst zeichnen. Diese Seite beschreibt, was wir dafür brauchen, wie die Erstellung abläuft und was Sie am Ende in der Hand haben.
Voraussetzungen
Was wir von Ihnen brauchen.
Die Plangrundlage entscheidet über Aufwand und Preis. Drei Fälle decken praktisch jedes Gebäude ab.
Sie haben nur PDF oder Papier
Ein gescannter Grundriss, eine alte Bauzeichnung oder ein Architekten-PDF. Wir vektorisieren, bereinigen und bemaßen die Vorlage, bis sie als Zeichnungsgrundlage taugt.
Sie haben gar nichts
Verschollene Originalpläne sind keine Seltenheit. Wir erfassen das Gebäude vor Ort per LIDAR-Scan und leiten aus der Punktwolke einen maßgenauen Grundriss ab – so, wie das Gebäude tatsächlich steht.
Ablauf
Wie ein Flucht- und Rettungsplan erstellt wird.
- 01
Anfrage mit Grundriss
Sie schildern Gebäude, Geschossfläche und Anzahl der gewünschten Aushangorte und laden vorhandene Unterlagen hoch. Ohne Unterlagen genügt eine Beschreibung.
- 02
Angebot mit Festpreis
Wir prüfen die Grundlage und nennen den Preis. Die Planerstellung selbst ist über 1 € je m² fest kalkuliert; nur CAD-Nacharbeit und ein etwaiges LIDAR-Aufmaß schätzen wir vorab ab.
- 03
Erstellung nach DIN ISO 23601
Wir zeichnen den Plan normgerecht, richten ihn je Aushangort lagerichtig aus und setzen die Symbolik nach ISO 7010.
- 04
Korrekturlauf und Freigabe
Sie erhalten den Entwurf zur Prüfung. Erst nach Ihrer Freigabe liefern wir die druckfertigen Dateien und auf Wunsch den fertigen Aushang.
Lieferumfang
Das steht auf Ihrem Plan.
- Grundriss des Geschosses mit dem hervorgehobenen Standort des Betrachters („Sie sind hier“)
- Verlauf der Flucht- und Rettungswege bis ins Freie, lagerichtig zum Aushangort ausgerichtet
- Notausgänge, Sammelstelle sowie Brandschutz- und Erste-Hilfe-Einrichtungen
- Sicherheitszeichen nach ISO 7010, keine frei gestalteten Icons
- Vollständige Legende und Verhaltensregeln für Brandfall und Unfall

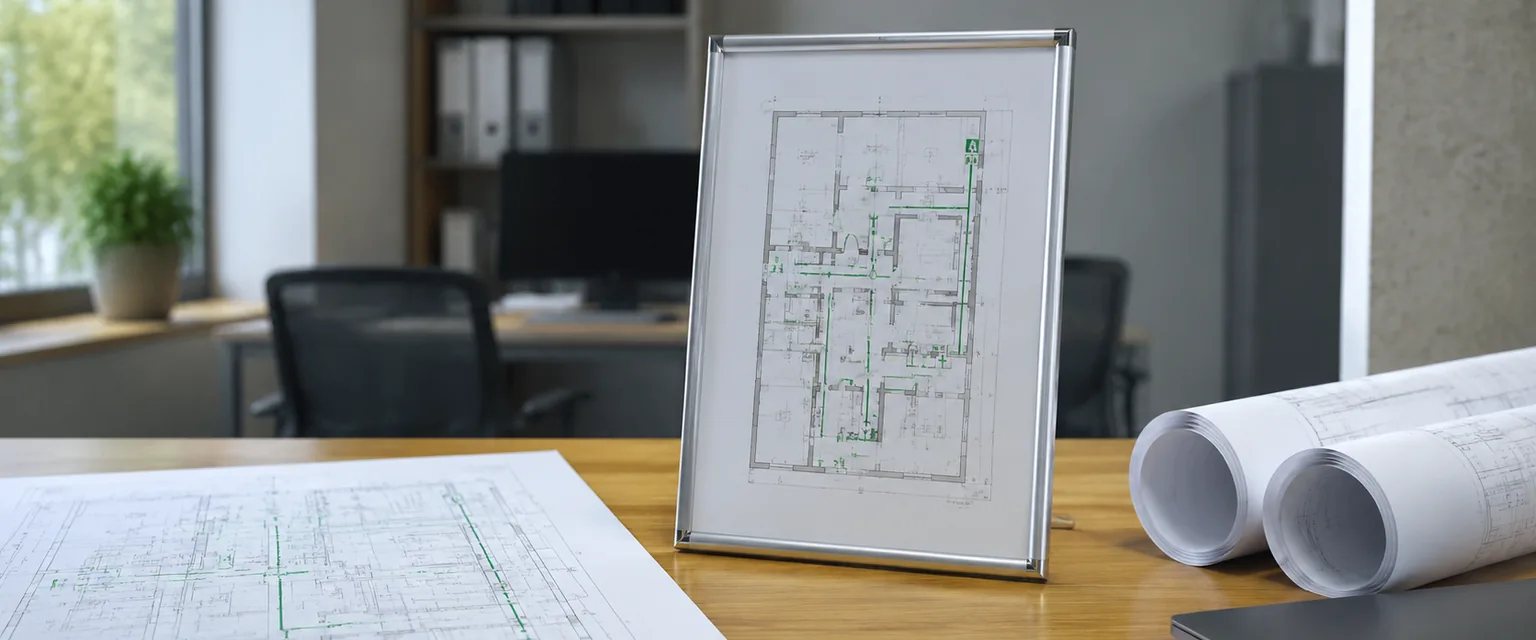

- Druckfertige PDF-Datei in den gängigen Aushangformaten (DIN A4 bis DIN A2)
Was die Norm im Einzelnen verlangt, steht auf der Übersicht zur DIN ISO 23601.
Sonderfall
Hotels und Beherbergungsbetriebe.
Beherbergungsbetriebe brauchen zweierlei: den Geschossplan für Flure und Treppenhäuser und zusätzlich einen kleinen Plan im Zimmer selbst. Beides leiten wir aus derselben Zeichnung ab.
Der Hotelzimmerplan im Format DIN A4 entsteht aus dem Geschossplan und zeigt den Weg vom jeweiligen Zimmer zum nächsten Notausgang. Gezeichnet wird die Etage einmal; jedes Zimmer bekommt daraus seine eigene, lagerichtig ausgerichtete Fassung.
Viele Landesbauordnungen verlangen für Beherbergungsbetriebe eigene Pläne – unabhängig davon, was die Gefährdungsbeurteilung ergibt. Alles zu Zimmerplänen, Sprachfassungen und einer Beispielrechnung fürs ganze Haus steht auf der Seite Fluchtpläne für Hotels.
Was das kostet
- Geschossplan je Etage
- 1 € je m², mindestens 150 € netto
- Hotelzimmerplan DIN A4
- 30 € je Zimmer, aus dem Geschossplan abgeleitet
- Zweite Sprachfassung
- 27 € je Plan – bei internationalem Publikum sinnvoll
- Weiterer Aushangort je Etage
- gestaffelt ab 50 € netto
Bei baugleichen Etagen – im Hotelbau die Regel – wird nur die erste Etage voll berechnet.
Fragen zur Erstellung
Was Kunden vorher wissen wollen.
Wie erstellt man einen Flucht- und Rettungsplan?
Ein Flucht- und Rettungsplan entsteht in vier Schritten: Zuerst wird eine maßgenaue Plangrundlage beschafft – eine vorhandene CAD-Datei, ein aufbereiteter Papierplan oder ein LIDAR-Aufmaß vor Ort. Darauf wird der Geschossgrundriss gezeichnet und um Standortkennzeichnung, Flucht- und Rettungswege, Notausgänge, Sammelstelle sowie Brandschutz- und Erste-Hilfe-Einrichtungen ergänzt. Anschließend kommen Legende und Verhaltensregeln hinzu, alle Symbole nach ISO 7010. Zuletzt wird der Plan je Aushangort lagerichtig ausgerichtet und druckfertig ausgegeben.
Kann ich einen Flucht- und Rettungsplan selbst erstellen?
Grundsätzlich ja, praktisch selten sinnvoll. Nötig sind eine maßgenaue digitale Grundlage, CAD-Kenntnisse und die genaue Kenntnis der DIN ISO 23601 – bis hin zu Maßstab, Signalfarben und lagerichtiger Ausrichtung je Aushangort. Eine Vorlage hilft dabei nicht weiter: Der Hauptteil des Plans ist der Grundriss Ihres Gebäudes, und den kann keine Vorlage mitbringen. Ein Plan, der die Norm verfehlt, erfüllt seinen Zweck im Ernstfall nicht und wird bei einer Begehung beanstandet.
Was kostet es, einen Flucht- und Rettungsplan erstellen zu lassen?
Die Erstellung kostet 1 € je Quadratmeter der dargestellten Geschossfläche, mindestens 150 € zzgl. MwSt. pro Plan. Eine 400-m²-Etage kostet also 400 €. Jeder weitere Plan aus derselben Zeichnung – ein zusätzlicher Aushangort derselben Etage oder ein baugleiches weiteres Geschoss – ist nach Fläche gestaffelt und beginnt bei 50 €.
Welche Unterlagen brauchen Sie, um den Plan zu erstellen?
Am einfachsten ist eine CAD-Datei des Geschosses (DWG oder DXF). Ein PDF oder ein gescannter Papierplan reicht ebenfalls; dann fällt CAD-Nacharbeit an. Liegen überhaupt keine Unterlagen vor, erfassen wir das Gebäude per LIDAR-Scan vor Ort.
Muss jemand vor Ort sein, um den Plan zu erstellen?
Nein, sofern eine verwertbare Plangrundlage vorliegt. Dann läuft die Erstellung vollständig über den Datenaustausch. Ein Vor-Ort-Termin ist nur nötig, wenn brauchbare Unterlagen fehlen und das Gebäude per LIDAR aufgemessen werden muss.
Wie viele Pläne braucht ein Gebäude?
Das hängt von den Aushangorten ab, nicht allein von der Anzahl der Geschosse. Jeder Aushangort braucht einen eigenen, lagerichtig zu diesem Standort ausgerichteten Plan. Weil dafür nur die Standortkennzeichnung und die Ausrichtung angepasst werden, ist jeder weitere Plan aus derselben Zeichnung deutlich günstiger als der erste.
Brauchen Hotels einen Plan in jedem Zimmer?
In Beherbergungsbetrieben ist neben dem Geschossplan für Flure und Treppenhäuser üblicherweise ein kleiner Plan im Zimmer selbst gefordert – viele Landesbauordnungen verlangen das für Beherbergungsbetriebe ausdrücklich. Dieser Hotelzimmerplan im Format DIN A4 wird aus dem Geschossplan abgeleitet und zeigt den Weg vom jeweiligen Zimmer zum nächsten Notausgang. Er kostet 30 € je Zimmer, weil die Etage nur einmal gezeichnet und dann je Zimmer lagerichtig ausgerichtet wird.
Erstellen Sie auch Pläne für Gebäude außerhalb von Niedersachsen?
Ja, bundesweit. Liegen CAD-Pläne vor, spielt der Standort keine Rolle, weil die Erstellung remote läuft. Für ein LIDAR-Aufmaß kommen wir ebenfalls bundesweit ins Gebäude.
Können Sie einen bestehenden Plan überarbeiten statt neu zu erstellen?
Ja. Veraltete oder nicht mehr normkonforme Pläne aktualisieren wir. Ob sich die Überarbeitung lohnt oder eine Neuerstellung sinnvoller ist, hängt vom Zustand der vorhandenen Zeichnung ab – wir sagen es Ihnen nach einem Blick auf die Datei.
Plan erstellen lassen?
Schildern Sie uns Ihr Gebäude – Sie bekommen ein Angebot mit festem Preis für die Planerstellung.
Angebot anfragen
