Wer online nach „Fluchtplan zeichnen“ sucht, hat meist eine von zwei Absichten: entweder den Plan selbst mit einer Software erstellen oder verstehen, wie professionelle Ersteller dabei vorgehen. Dieser Beitrag beantwortet beides – inklusive der Frage, wann Eigenregie sinnvoll ist und wann nicht.
Womit werden Fluchtpläne gezeichnet?

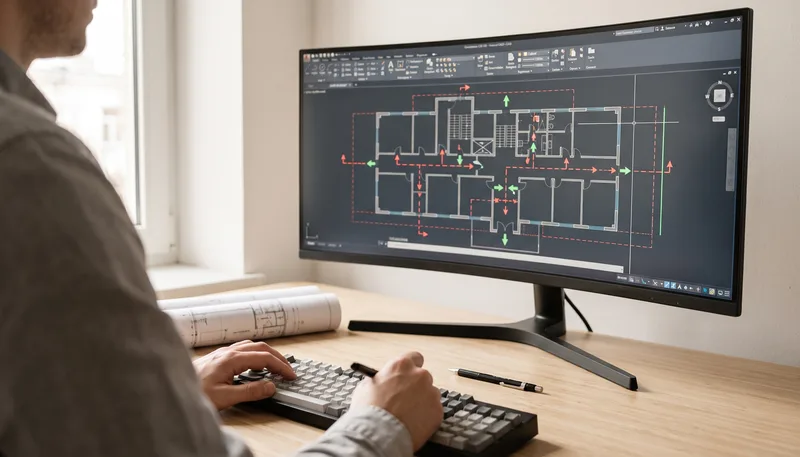

Professionell erstellte Flucht- und Rettungspläne entstehen fast immer in einer CAD-Software (Computer Aided Design), zum Beispiel AutoCAD, Vectorworks oder branchenspezifischen Programmen mit hinterlegten ISO-7010-Symbolbibliotheken. CAD hat gegenüber freier Zeichnung oder generischen Grafikprogrammen einen entscheidenden Vorteil: Maßstab, Bemaßung und Symbolgrößen bleiben exakt und lassen sich bei baulichen Änderungen sauber anpassen, statt den Plan jedes Mal neu zu zeichnen.
Grundlage ist immer ein maßgenauer Grundriss. Liegt dieser bereits digital vor, wird er direkt in die CAD-Umgebung importiert. Fehlt er, muss er zuerst erstellt werden – entweder durch Abmessen vor Ort oder per LIDAR-Aufmaß, das aus einem Laserscan automatisch einen maßgenauen digitalen Grundriss erzeugt.
Welche Fluchtplan-Software gibt es?
Grob lassen sich drei Wege unterscheiden:
- Allgemeine CAD-Software wie AutoCAD oder Vectorworks. Sehr mächtig, maßstabstreu, aber ohne Fluchtplan-Bezug: Die ISO-7010-Symbolbibliothek und das Wissen um die Normvorgaben müssen Sie selbst mitbringen.
- Spezialisierte Fluchtplan-Software. Programme, die ausschließlich für Flucht- und Rettungspläne gebaut sind und Symbolbibliothek, Legende und Planrahmen bereits mitbringen. Sie nehmen dem Anwender viel ab, kosten aber Lizenzgebühren und ersetzen die Normkenntnis nicht vollständig – wo die Sammelstelle liegt und wie der Plan je Aushangort auszurichten ist, entscheidet weiterhin ein Mensch.
- Generische Grafik- oder Office-Programme. Davon raten wir ab. Sie halten weder den Maßstab noch die Symbolgeometrie sauber, und genau daran scheitern selbstgebaute Pläne bei einer Begehung am häufigsten.
Eine kostenlose Lösung, die einen normgerechten Plan liefert, ist uns nicht bekannt. Gratis-Vorlagen und frei heruntergeladene Symbolsätze kursieren zwar, entsprechen aber häufig nicht der aktuellen ISO 7010 – ein typischer Mangel, der bei der Prüfung auffällt. Was eine Vorlage überhaupt leisten kann und was nicht, behandelt der Beitrag Flucht- und Rettungsplan Vorlage.
Ab wann sich eine Software-Lizenz rechnet
Die entscheidende Zahl steht nicht auf der Preisliste des Softwareanbieters, sondern in Ihrem eigenen Kalender. Ein normgerechter Plan dauert selbst mit vorhandenem Grundriss und CAD-Erfahrung mehrere Stunden je Etage – Einarbeitung in die Norm nicht mitgerechnet.
Dem gegenüber steht die Erstellung durch einen Dienstleister. Bei uns kostet ein Plan 1 € je m² Geschossfläche, mindestens 150 € netto. Ein kleines Büro mit 150 m² und einem Aushangort liegt also bei 150 €, mit zwei Aushangorten bei 200 €.
Daraus ergibt sich eine einfache Faustregel:
- Ein bis drei Pläne, keine CAD-Abteilung im Haus: Die Erstellung durch einen Dienstleister ist praktisch immer günstiger. Schon der reine Zeitaufwand liegt bei den meisten internen Stundensätzen über dem Mindestpreis – bevor überhaupt eine Lizenz bezahlt ist.
- Viele Pläne, laufende Änderungen, eigene CAD-Kompetenz: Hier kann sich eine Lizenz tragen, etwa bei Facility-Managern mit großem, sich ständig änderndem Bestand. Wer regelmäßig für Dritte plant, findet im White-Label-Service allerdings oft die günstigere Variante.
- Einmalig ein Plan für ein kleines Objekt: Eine Software anzuschaffen lohnt sich hier nie. Der Lizenzpreis allein übersteigt in aller Regel die Kosten des fertigen Plans.
Der ehrliche Kern: Software kauft man für Wiederholung. Wer einen Plan braucht und ihn danach zwei Jahre lang nicht anfasst, kauft mit einer Lizenz vor allem Einarbeitungszeit.
Fluchtplan selbst zeichnen: Was zu beachten ist
Ein Fluchtplan lässt sich grundsätzlich auch in Eigenregie zeichnen, etwa mit einem CAD-Programm oder spezialisierter Planungssoftware. Wer das in Erwägung zieht, sollte drei Punkte im Blick behalten:
- Die Norm ist bindend, nicht optional. Der Plan muss der DIN ISO 23601 entsprechen: fester Aufbau, genormte Symbole nach ISO 7010, korrekte, lagerichtige Ausrichtung zum Betrachterstandort. Ein frei gestalteter Plan, der „ungefähr richtig“ aussieht, erfüllt diese Anforderung in der Regel nicht.
- Symbolbibliotheken müssen aktuell sein. Frei im Internet gefundene Icons entsprechen häufig nicht exakt der aktuellen ISO 7010 – ein häufiger Fehler, der bei einer Begehung auffällt.
- Der Zeitaufwand wird regelmäßig unterschätzt. Ein maßgenauer, normgerechter Plan pro Etage dauert selbst mit vorhandenem Grundriss und CAD-Erfahrung mehrere Stunden – von Legende über Sammelstelle bis zur korrekten Ausrichtung.
Für ein einzelnes, kleines und übersichtliches Objekt mit vorhandener CAD-Kompetenz im Haus kann das Selbst-Zeichnen wirtschaftlich sein. Bei mehreren Etagen, fehlenden Grundlagen oder ohne CAD-Erfahrung überwiegt in aller Regel der Aufwand.
Fluchtplan zeichnen lassen: So läuft es ab
Wer den Plan zeichnen lässt, durchläuft in der Regel vier Schritte:
- Grundlage klären: Vorhandene Pläne werden gesichtet oder, falls keine existieren, per LIDAR-Scan erfasst.
- Zeichnung nach Norm: Der Plan entsteht in CAD, mit Flucht- und Rettungswegen, Sammelstelle, Brandschutz- und Erste-Hilfe-Einrichtungen sowie ISO-7010-Symbolik.
- Prüfung: Vor der Lieferung wird der Plan auf Normkonformität, korrekte Ausrichtung und Vollständigkeit der Legende geprüft.
- Lieferung: Sie erhalten druckfertige PDF-Dateien, auf Wunsch zusätzlich die CAD-Quelldateien oder einen fertig gedruckten und gerahmten Aushang.
Was das kostet, hängt von Datengrundlage, Gebäudegröße und Anzahl der benötigten Pläne ab – ein Überblick dazu steht im Beitrag Was kostet ein Fluchtplan?, alle Einzelpositionen mit Rechner auf der Preisseite.
Selbst zeichnen oder zeichnen lassen: Die Kurzfassung
| Selbst zeichnen | Zeichnen lassen | |
|---|---|---|
| Normkonformität | Muss selbst sichergestellt werden | Wird geprüft geliefert |
| Zeitaufwand | Mehrere Stunden pro Etage | Kein eigener Aufwand |
| Symbolbibliothek | Muss aktuell beschafft werden | Immer aktuell |
| Haftung im Schadensfall | Bleibt beim Ersteller | Reduziert durch Fachprüfung |
| Sinnvoll bei | Einzelnem, kleinem Objekt mit CAD-Kompetenz | Mehreren Etagen, fehlender CAD-Erfahrung, fehlenden Plänen |
Kurz zusammengefasst
Ob Sie den Fluchtplan selbst zeichnen oder zeichnen lassen, hängt vor allem von Objektgröße, vorhandener CAD-Kompetenz und der vorhandenen Datengrundlage ab. Entscheidend ist in beiden Fällen dasselbe: Der fertige Plan muss der DIN ISO 23601 entsprechen, sonst erfüllt er im Ernstfall seinen Zweck nicht.
